Contrôle des pts. de soudure et de adhésif

Produits

Grâce à des collaborations étroites avec nos clients, nos instruments sont adaptés aux besoins et aux processus de l’opérateur. Nous pouvons donc assurer que nos instruments offrent les meilleurs avantages à nos clients.

RSWA F2

Le RSWA F2 est la version avancée du déjà reconnu RSWA F1. Le RSWA F2 est non seulement 50% plus léger et plus fin mais il procure également une grande facilité d’ utilisation grace notamment à son écran haute résolution et sa connectivité augmentée avec la nouvelle version du logiciel Tessonics Data Service
Le logiciel Tessonics Data Service (TDS) permet le contrôle de tous les équipements RSWA F2 connectés et leur mise à jour à distance. De plus, les valeurs de mesures sont disponibles - presque en temps réel - à tout utilisateur munis des droits d’accès définis. Pour cela, nul besoin d’un logiciel spécifique, une simple connection internet suffit.
Avec le RSWA F2, a été développée une nouvelle et unique technologie embarquée dans les palpeurs. En effet, sur les appareils disponibles sur le marché jusqu’alors l’ensemble palpeur et câble doit être remplacé en cas de dommage sur le câble. Sur les appareils RSWA F2, seul le câble doit être remplacé. Ceci permet une réduction significative des coûts de maintenance. Les équipements RSWA F2 sont munis de palpeurs 52 éléments ou également dans une nouvelle version à 120 éléments permettant une plus grande surface d’inspection tout en conservant la même résolution.

Fonctionnalités
La plate-forme F2 peut être configurée comme:
  • Analyseur de points de résistance (RSWA)
  • Système d'inspection par collage (ABIS)
Électronique intégrée soutient:
  • Sondes avec système d’identification intégré
  • Nombre d'éléments de matrice sans limite
  • Données en direct en continu et à une seule image modes d'acquisition
Nouvelles technologies de palpeur:
  • palpeur standard avec 52 éléments
  • Nouvelle palpeur avec 120 éléments et avev couvercle de 15 mm
  • Câbles de sonde remplaçables

Applications
  • Mode RSWA: Piles soudées 2T et 3T
  • Mode ABIS: Piles collées par adhésion
  • Construction d’acier et aluminium
  • Épaisseurs de tôle de 0,6 à 2,4 mm
  • Nu, enduit et peint


Télécharger la fiche techn.RSWA F2

Palpeur du RSWA F2

Avec le RSWA F2, une technologie unique a été développée permettant l’échange du câble uniquement en cas de dommage sur celui-ci. Le câble peut être changé simplement par l’opérateur muni d’un tournevis ce qui réduit significativement les coûts de maintenance. Les palpeurs du
RSWA F2 sont disponibles en 2 versions: 52 et 120 éléments


Caractéristiques
  • transducteur matriciel
  • 52 ou 120 éléments (diamètre: 10 ou 15 mm)
  • 1,25 mm x 1,25 mm pitch
  • 15 MHz
  • 2 m longueur de câble
  • ligne à retard dur Rexolite
  • câble remplaçable, propre type de câble pour les deux palpeurs

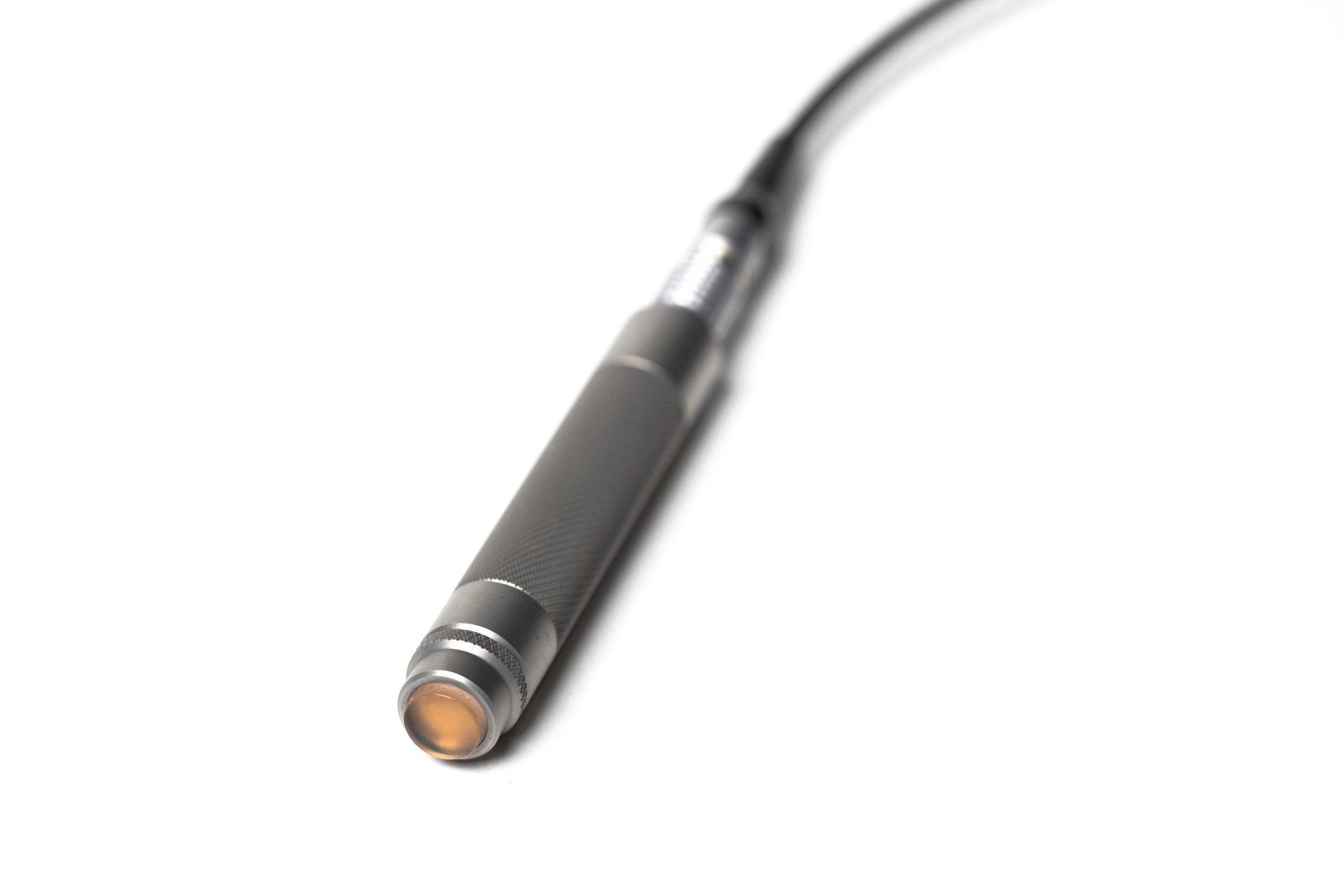

Nouveau: Pencil Probe

La Pencil Probe pour le RSWA F-2 permet des essais dans des endroits difficiles d'accès; Avec son diamètre de seulement 16 mm et une longueur de 100 mm, il est calqué sur la forme d'une électrode de soudage et peut donc également atteindre des points de soudage profonds.
Avec ses 52 éléments mesurant 1,25 x 1,25 mm, il possède les mêmes caractéristiques ultrasoniques que nos sondes standard RSWA éprouvées.
Cette sonde a encore la possibilité de remplacer uniquement son câble en cas des dommages sans avoir à remplacer tout l'équipement. La sonde est connectée à son câble à l'aide de fiches Lemo éprouvées dans l'industrie.

Fonctionnalités
  • palpeur matricielle
  • 52 éléments (diamètre: 10 mm)
  • mesurant 1,25 mm x 1,25 mm
  • 15 MHz
  • 2 m de longueur de câble
  • diamètre maximum du boîtier 16 mm
  • env.100 mm de longueur totale (sans câble)
  • ligne à retard dur Rexolite, échangeable
  • câble interchangeable, prise Lemo

Nouveau: Tessonics Quality Cart

Le Tessonics Quality Cart est une solution de chariot d’essai équipée avec le RSWA F-2 qui rend encore plus pratique les essais par ultrasons indépendant de l'emplacement.
Grâce à sa conception robuste et intelligent, un examinateur est capable d'utiliser tous les outils et équipements nécessaires à un examen, tels que batteries de remplacement, agents de couplage, documentation, etc. Qui sont transportés dans les tiroirs verrouillables.
En option, une alimentation 240 V CA, indépendante de l'emplacement, au moyen de batteries rechargeables qui permet l’opération du système même lorsqu'aucune alimentation fixe disponible.
Des batteries rechargeables supplémentaires peuvent également être achetées pour une opération continu qui seront rechargées avec une station de charge externe.

Le support de moniteur en option permet au chariot d’être équipé d'une écran avec une taille jusqu'à 24 pouces qui peut être connecté au RSWA F-2 ou à un PC; Cela permet à l'opérateur de travailler de manière encore plus ergonomique.

Fonctionnalités

Le Quality Cart est une solution de chariot d'essai mobile et offre:
  • Supports et appareils pour une essai mobile avec le RSWA F-2
  • Station de charge pour 2 batteries RSWA F-2
  • Dispositif de stockage de 6 bouteilles d'agent de couplage
  • Alimentation 240 V CA indépendante de l'emplacement via 2 batteries (en option), remplaçables à chaud
  • Espace de rangement suffisant, tiroirs verrouillables

Télécharger la fiche techn Quality Cart

RSWA F-1

Resistance Spot Weld Analyzer
RSWA est un appareil à ultrasons conçu pour le contrôle de la qualité et le NDE des soudures par résistance. RSWA est un dispositif portable, simple d’utilisation, capable de produire des images des structures internes des points de soudure. En plus d’afficher des images à l’écran, cet appareil évalue le diamètre du pépite et le compare aux exigences minimales prédéfinies.

En utilisant la technologie unique du transducteur matriciel à ultrasons multicanaux, RSWA collecte les données de la surface et des structures internes du nugget. Des algorithmes spéciaux utilisent ces données pour reconstruire l'image de la soudure par points et estimer le diamètre moyen de la zone de pépite en temps réel


Caractéristiques
  • modes d’acquisition de données en une seule image et en continu
  • estimation automatique et manuelle de la taille des pépites
  • détection automatique de la profondeur de balayage à l'intérieur du métal
  • système de reporting intégré et stockage de fichiers

Applications
Piles métalliques: 2T et 3T; Épaisseur de plaque de 0,6 à 2,4 mm
Types de matériaux: acier doux, acier à haute résistance, acier à deux phases ultra haute résistance
Revêtements: nus, zingage (galvanisé, galvanisé), e-coating, peinture

Support / Logiciel / Manuels: cliquez ici
Télécharger la fiche techn.RSWA

ABIS

Le Adhesive Bond Inspection System (ABIS) a été développé pour les essais non destructifs de joints adhésifs dans les ensembles automobile et aérospatial. Ce système utilise un réseau matriciel de petits transducteurs à ultrasons plats pour évaluer le joint adhésif sans balayage mécanique. Les formes d'onde de réverbération enregistrées par les éléments de la matrice sont traitées pour obtenir un paramètre informatif, dont la distribution bidimensionnelle est présentée sous la forme d'un C-scan. Les balayages en C montrent la localisation latérale des régions «adhésives / non adhésives» dans le joint .

Caractéristiques
  •      Image acoustique bidimensionnelle 10 mm x 10 mm du revêtement adhésif
  •      Détermination automatique de la largeur du cordon de colle
  •      Affichage A – scan et C – scan en temps réel
  •      Résolution latérale - 1 mm
Applications
Métal: acier et aluminium de 0,7 à 2,0 mm d'épaisseur; enduit, peint et nu
Adhésif: 0,1 à 1 mm d'épaisseur; structure et mastic; pré-guéri et guéri



RIWA

RIWA est un appareil à ultrasons capable de mesurer la qualité d'une soudure par points immédiatement après sa fabrication.

Un transducteur à ultrasons haute fréquence est intégré à l'électrode de soudage. Ce transducteur génère des ondes ultrasonores qui traversent le capuchon de l'électrode pour atteindre les plaques soudées. Ces ondes sont réfléchies et reçues par le même transducteur.


Le logiciel spécial effectue des analyses et signale la taille de la soudure mesurée et son emplacement par rapport à la surface de la plaque. Le logiciel peut également afficher une icône rouge, jaune et verte pour une estimation rapide de la qualité de la soudure. Un ingénieur en soudage peut facilement déterminer la qualité de la soudure actuelle ainsi que la stabilité du processus à partir des statistiques collectées .

L'installation du transducteur est simple. et cela n'affecte pas le débit d'eau de refroidissement. Au stade actuel de développement, le transducteur a une durée de vie de
3 000 000 de soudures.

Domaine d'opérations
Métaux:
  • Acier doux, haute résistance, double phase
  • Aluminium
Épaisseur de métal:
  • Dans la plage de 0,7 à 2,0 mm
Revêtements:
  • Nu, galvanisé et recuit, galvanisé
Stockage de données:
  • Le logiciel stocke des millions d’enregistrements de soudure sur le disque dur.
  • Les soudures stockées peuvent être récupérées pour rapport et analyse.
Télécharger la fiche techn. RIWA

Conseil en application

L'utilisation de matériaux de plus en plus récents constitue parfois un défi, même pour l'opérateur le plus expérimenté. Dans le cas où vous avez une application, où vous êtes bloqué, nous serons heureux de vous aider.

Entraînement

Même le meilleur instrument n’est aussi bon que son opérateur. Bien entendu, nous proposons des formations sur les produits, également sur votre site.
S'il vous plait, contactez nous pour plus d'informations.
